A gázérzékelő kalibrálás az ipari munkavédelem egyik fontos ellenőrzési folyamata, amely segít biztosítani, hogy a készülék megfelelő pontossággal mérje a veszélyes gázok koncentrációját. Ha olyan munkakörnyezetben dolgozol, ahol mérgező vagy robbanásveszélyes gázok jelenhetnek meg, különösen fontos, hogy megbízhatóan működő, rendszeresen ellenőrzött gázérzékelőt használj.
Legyen szó MSA ALTAIR, Riken Keiki vagy más ipari gázérzékelőről, a pontos méréshez megfelelő kalibrálógázra, kompatibilis tartozékokra és szakszerű ellenőrzésre van szükség.
Ebben a cikkben megmutatjuk, hogyan történik a gázérzékelők kalibrálása lépésről lépésre, milyen különbség van a bump test és a kalibrálás között, hogyan válaszd ki a megfelelő kalibrálógázt, és mire figyelj az MSA és Riken Keiki készülékeknél.
Ha először a gázérzékelők működésével szeretne megismerkedni, olvassa el a Mi a gázérzékelő? című útmutatónkat.
Miért fontos a gázérzékelők rendszeres kalibrálása?
A gázérzékelők szenzorai folyamatosan ki vannak téve a környezeti hatásoknak. A hőmérséklet-ingadozás, a páratartalom, a por, a vegyi anyagok és a természetes szenzoröregedés idővel megváltoztathatják az érzékelők mérési jellemzőit.
Ha a gázérzékelő pontatlanul mér, előfordulhat, hogy nem a megfelelő koncentrációértéket jelzi, és a veszélyes gáz jelenlétére sem az elvárt módon figyelmeztet.
A rendszeres kalibrálás segít:
- Ellenőrizni a mérési pontosságot, ismert koncentrációjú referencia-gáz segítségével.
- Felismerni a mérési eltéréseket, mielőtt azok a munkavégzés biztonságát veszélyeztetnék.
- Fenntartani a készülék megbízható működését, a szükséges karbantartásokkal együtt.
- Dokumentálni az ellenőrzéseket, megkönnyítve a vállalati munkavédelmi és karbantartási folyamatokat.
A kalibrálás során a műszer mérési válaszát egy ismert koncentrációjú referencia-gázhoz hasonlítják. Amennyiben eltérést tapasztalnak, és a készülék lehetővé teszi, a mérési beállításokat a gyártó előírásai szerint korrigálják.
Fontos: a kalibrálás és a készülék működésének ellenőrzése két különböző feladat, ezért mindkettőt a gyártói utasítások szerint kell elvégezned.
Mi a különbség a bump test és a gázérzékelő kalibrálás között?
A gázérzékelők ellenőrzésekor két kifejezéssel biztosan találkozol: bump test és kalibrálás.
Bump test: a gázérzékelő működésének ellenőrzése
A bump test egy funkcionális ellenőrzés, amely során tesztgázt vezetnek a készülék érzékelőihez, majd megvizsgálják, hogy megfelelően reagál-e a gáz jelenlétére.
Az eljárás során ellenőrizhető, hogy a gázérzékelő érzékeli-e a gázt, és megfelelően aktiválódnak-e a szükséges riasztási funkciók.
A bump test célja a működőképesség ellenőrzése, nem pedig a mérési pontosság teljes körű igazolása.
Kalibrálás: a mérési pontosság ellenőrzése
A kalibrálás során ismert koncentrációjú referencia-gázt használnak a mérési válasz ellenőrzésére.
Ha a mért érték eltér a gyártó által meghatározott követelményektől, szükség esetén beállítják a készüléket.
A bump test nem helyettesíti a kalibrálást, a kalibrálás pedig nem helyettesíti automatikusan az összes szükséges funkcionális ellenőrzést.
Az ellenőrzésekhez szükséges eszközöket megtalálja a gázérzékelő kalibrálási eszközök webshopkategóriájában.
Hogyan történik a gázérzékelő kalibrálás lépésről lépésre?
A kalibrálás pontos menete a gázérzékelő gyártójától, típusától és szenzorkonfigurációjától függ. Az alábbiakban bemutatjuk a hordozható ipari gázérzékelők általános kalibrálási folyamatát.
0. A gázérzékelő állapotának ellenőrzése
A kalibrálás előtt ellenőrizni kell a készülék műszaki és fizikai állapotát.
A vizsgálat kiterjedhet a burkolatra, a kijelzőre, a gázbevezető nyílásokra, a szűrőkre, az akkumulátorra és az esetleges hibajelzésekre.
A szakember azonosítja a készüléket, a szenzorok típusát és a korábbi kalibrálási adatokat is.
Ha a gázérzékelő sérült, eltömődött vagy hibát jelez, előfordulhat, hogy a kalibrálás előtt karbantartásra vagy javításra van szükség.
1. Nullpont ellenőrzése és beállítása
A gázérzékelő kalibrálás menetének egyik lehetséges 1. lépése a nullpont ellenőrzése vagy nullpont beállítása.
Ennek célja annak biztosítása, hogy a szenzor célgáz hiányában megfelelő alapértéket mutasson. Az alkalmazott eljárás a szenzor és a készülék típusától függhet. Egyes gyártói rendszereknél tiszta levegőt, szintetikus levegőt vagy meghatározott nullgázt alkalmaznak.

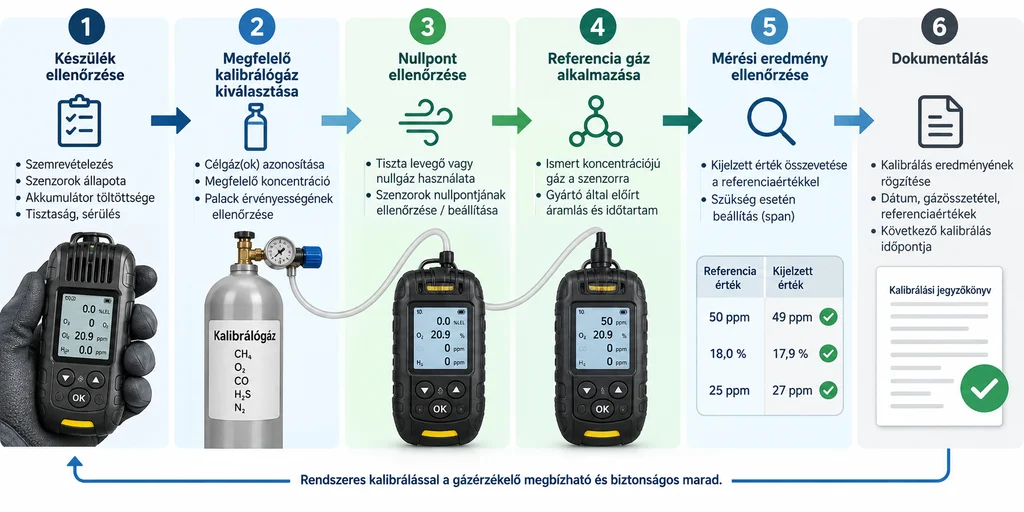

Gázérzékelő kalibrálás menete lépésről lépésre
A nullpontbeállítást mindig a gyártói utasítás szerint kell elvégezni, mivel egy nem megfelelő referencia-környezetben végzett beállítás pontatlan mérésekhez vezethet.
2. A megfelelő kalibrálógáz kiválasztása
A kalibrálógáz ismert koncentrációjú, dokumentált összetételű referencia-gáz, amelynek segítségével ellenőrizhető a gázérzékelő mérési válasza.
A kiválasztásnál az alábbi szempontokat kell figyelembe venned:
- A gázérzékelő pontos típusa és gyártója.
- A beépített szenzorok által érzékelt gázok.
- Az előírt kalibrálási koncentrációk.
- A szükséges gázáramlás és nyomásszabályozó.
- A kalibrálógáz lejárati ideje és tárolási feltételei.
A négygázos érzékelőkhöz gyakran alkalmaznak olyan kalibrálógáz-keverékeket, amelyek szén-monoxidot (CO), kén-hidrogént (H2S), oxigént (O2) és éghető gázkomponenst tartalmaznak.
Nem minden gázérzékelőhöz használhatod ugyanazt a kalibrálógázt. A szükséges összetételt és koncentrációt mindig a konkrét készülék előírásai alapján kell meghatározni.
A webshopunkban például 58 literes, négykomponensű kalibrálógáz-keveréket is találhat.
A vásárlás előtt ellenőrizze, hogy a gáz összetétele és koncentrációja megfelel-e a készülékének!!
3. A kalibrálógáz csatlakoztatása és a mérési válasz ellenőrzése
A kalibrálógáz-palackhoz megfelelő nyomásszabályozót, tömlőt és készülékspecifikus kalibráló adaptert kell csatlakoztatni.
A referencia-gázt a gyártó által meghatározott áramlási feltételekkel vezetik a készülékbe.
A kalibrálás során ellenőrzik a megjelenő mérési értékeket, és összehasonlítják azokat a referencia-gáz ismert koncentrációjával.
Bizonyos készülékeknél automata kalibrálóállomás is használható.
Sikertelen kalibrálás esetén ellenőrizni kell a gázpalackot, a csatlakozásokat, a beállításokat és az érzékelő állapotát.
4. A kalibrálási eredmények dokumentálása
A kalibrálás után célszerű rögzíteni:
- A készülék típusát és gyári számát.
- A kalibrálás időpontját.
- A felhasznált referencia-gáz adatait.
- A mérési eredményeket és az esetleges beállításokat.
- A kalibrálást végző személy azonosítását.
A dokumentált kalibrálási eredmények segítenek követni a készülék állapotát és megtervezni a következő szükséges ellenőrzést.
MSA gázérzékelők kalibrálása: mire érdemes figyelni?
Az MSA Safety az ipari gázérzékelők egyik ismert gyártója, amelynek ALTAIR készülékcsaládja egygázos és többgázos érzékelőket kínál különböző munkavédelmi feladatokhoz.
A készülékeket többek között olyan ipari környezetekben alkalmazzák, ahol mérgező vagy robbanásveszélyes gázok jelenlétével kell számolni.
Az MSA gázérzékelők kalibrálásának célja, hogy ellenőrizhető legyen a szenzorok mérési pontossága, és a készülék a gyártó által meghatározott követelményeknek megfelelően működjön. Ehhez a készülék típusához és szenzorkonfigurációjához illeszkedő kalibrálógázra, nyomásszabályozóra és kompatibilis kalibráló adapterre van szükség.
A kalibrálás során különösen fontos, hogy:
- A megfelelő kalibrálógázt használja, a gyártó által meghatározott koncentrációban.
- Ellenőrizze a szenzorok állapotát, valamint az esetleges hibajelzéseket.
- Tartsa be a gyártó kalibrálási előírásait, beleértve a gázáramlásra és az ellenőrzési időközökre vonatkozó követelményeket.
- Dokumentálja a kalibrálás eredményét, hogy a készülék ellenőrzési előzményei visszakövethetők legyenek.
Az MSA különböző gázérzékelőinél a kalibrálási eljárás és a szükséges eszközök eltérhetnek, ezért mindig az adott készülékhez tartozó hivatalos gyártói útmutatót vegye alapul.
Ha részletes információt keres az MSA ALTAIR gázérzékelők működéséről, kalibrálásáról vagy karbantartásáról, látogasson el az MSA Safety hivatalos weboldalára, ahol termékadatlapokat, használati útmutatókat és műszaki dokumentációkat is talál.
MSA gázérzékelőt vagy kalibrálási eszközt keres?
Tekintse meg a többgázos gázérzékelőket és a kalibrálógázokat, kalibrálási tartozékokat webáruházunkban!
Riken Keiki gázérzékelők kalibrálása: mire érdemes figyelni?
A Riken Keiki japán gyártó az ipari gázérzékelés egyik ismert szereplője, amely hordozható és telepített gázérzékelő rendszereket kínál különböző munkavédelmi feladatokhoz.
A gyártó GX készülékcsaládja, többek között a GX-3R, GX-3R Pro, GX-Force és GX-6100 modellek, számos ipari környezetben alkalmazható a veszélyes gázok jelenlétének ellenőrzésére.
A Riken Keiki gázérzékelők kalibrálása során a készülék mérési válaszát ismert koncentrációjú referencia-gáz segítségével ellenőrzik. A pontos méréshez elengedhetetlen a megfelelő kalibrálógáz, nyomásszabályozó, kalibráló adapter és a gyártó által meghatározott eljárás alkalmazása.
A kalibrálás során különösen figyeljen az alábbiakra:
- A megfelelő kalibrálógázt válassza, amelynek összetétele és koncentrációja megfelel a készülék szenzorkonfigurációjának.
- Ellenőrizze az érzékelők és a mintavevő rendszer állapotát, különösen a szivattyús gázérzékelők esetében.
- Használjon kompatibilis kalibrálási tartozékokat, beleértve a megfelelő adaptereket, tömlőket és nyomásszabályozókat.
- Kövesse a gyártó kalibrálási és karbantartási előírásait, hogy a készülék mérési pontossága ellenőrizhető legyen.
- Dokumentálja az ellenőrzés eredményét, hogy nyomon követhető legyen a gázérzékelő műszaki állapota.
A Riken Keiki készülékek eltérő érzékelőtechnológiákat és mérési tartományokat alkalmazhatnak, ezért a kalibrálás módja és a szükséges referencia-gáz készüléktípusonként változhat.
Ha részletes műszaki információra, kalibrálási útmutatóra vagy az adott készülékhez tartozó dokumentációra van szüksége, látogasson el a Riken Keiki hivatalos weboldalára, ahol megismerheti a gyártó termékeit és elérhető műszaki dokumentumait.
Riken Keiki gázérzékelőt vagy kalibrálási eszközt keres?
Tekintse meg a többgázos gázérzékelőket és a kalibrálógázokat, kalibrálási tartozékokat webáruházunkban!
Milyen eszközök szükségesek a gázérzékelő kalibrálásához?
A gázérzékelők pontos és megbízható kalibrálásához megfelelő kalibrálógázra és a készülékkel kompatibilis tartozékokra van szükség. A szükséges eszközök a gázérzékelő típusától, a beépített szenzoroktól és a gyártói előírásoktól függnek.
A kalibrálás során általában ismert koncentrációjú kalibrálógázt, nyomásszabályozót, csatlakozótömlőt és kalibráló adaptert használnak. Egyes készülékeknél automata kalibrálóállomás is alkalmazható, amely megkönnyítheti a funkcionális ellenőrzést, a kalibrálást és az eredmények dokumentálását.
Fontos, hogy mindig a készülékhez megfelelő kalibrálógázt és kompatibilis tartozékokat válassza, mivel a nem megfelelő eszközök pontatlan mérési eredményekhez vezethetnek.
Ha kalibrálógázra vagy kapcsolódó tartozékokra van szüksége, tekintse meg webáruházunkban elérhető kalibrálási eszközeinket!
Gázérzékelők és kalibrálási eszközök
Riken Keiki GX Force gázérzékelő
Riken Keiki GX-Force hordozható négygázas detektor beépített szivattyúval. Nagy teljesítményű, mégis könnyű (kb. 300g) gázérzékelő az oxigén (O2), szén-monoxid (CO), kén-hidrogén (H2S) és éghető gázok (CH4/HC) egyidejű mérésére. Robusztus kialakításának és beépített mintavevő szivattyújának köszönhetően ideális zárt terek előzetes átvizsgálásához.
58 Liter Kalibrálógáz Mix 1,45%CH4, 15%O2, 60CO, 20H2S, 2,5%CO2 nitrogénben
58 literes kalibrálógáz keverék, 1,45% CH₄, 15% O₂, 60 ppm CO, 20 ppm H₂S, 2,5% CO₂ nitrogénben, többgázos érzékelők kalibrálásához.
34 Liter Kalibrálógáz 10 ppm nitrogén-dioxid (NO2) levegőben
34 literes kalibrálógáz, 10 ppm nitrogén-dioxid levegőben, NO₂ érzékelők pontos kalibrálásához és ellenőrzéséhez.
Mi történik, ha a gázérzékelő nem kalibrálható?
Sikertelen kalibrálás esetén többféle probléma is állhat a háttérben.
A leggyakoribb lehetséges okok közé tartozik a nem megfelelő vagy lejárt kalibrálógáz, a hibás gázáramlás, a tömítetlenség, az eltömődött gázbevezetés, a szenzor meghibásodása vagy az elektronikai hiba.
A sikertelen kalibrálást nem minden esetben oldja meg az eljárás megismétlése.
Előfordulhat, hogy szakszervizben végzett vizsgálatra, tisztításra, alkatrész- vagy szenzorcserére van szükség.
Ha a gázérzékelő nem teljesíti az előírt ellenőrzést, a hiba megszüntetéséig és a megfelelő működés igazolásáig ne használja biztonsági célú mérésre.
